Objet : DUT

Un DUT (Data Unit Type) déclare un type de données défini par l'utilisateur qui va au-delà des types standard prédéfinis.

. Symbole:

DUT pour les catégories de types de données de structure, d'énumération, d'alias et d'union
Enum avec prise en charge des listes de texte

Vous pouvez voir ces objets sous l'application ou dans la vue POU ajouter. Lors de la création de l'objet, ouvrez la boîte de dialogue Ajouter DUT. Vous pouvez y nommer le nouveau type de données et choisir entre les catégories Structure, Enumération, Alias

Catégories de types de données définies par l'utilisateur

Tableau 30. Syntaxe

TYPE <identifier> : <data type declaration> END_TYPE	Avec `TYPE` et `END_TYPE` Une déclaration DUT est incluse entre parenthèses.
TYPE <identifier> : STRUCT <member deklaration> END_STRUCT END_TYPE	Déclaration d'un structure Dans une structure, les au moins deux membres de `STRUCT` et `END_STRUCT` Entre crochets.
TYPE <identifier> : ( <list of members> ) <base data type> := <inittialization> ; END_TYPE	Déclaration d'un énumération Dans une énumération, les au moins deux membres sont entourés d'un crochet rond. Les membres individuels sont séparés par des virgules. Tous les membres ont le même type de données. Une énumération peut également être prise en charge par une liste de texte Pour plus d'informations, voir : Enum avec prise en charge des listes de texte La liste de texte est utilisée pour localiser les valeurs de l'énumération. L'objet possède alors également une vue de localisation
TYPE <identifier> : <data type name> ; END_TYPE	Déclaration d'un Alias Un alias est un identifiant alternatif.
TYPE <identifier> : UNION <member declaration> END_UNION END_TYPE	Déclaration d'un Union Une union permet de stocker simultanément plusieurs types de données dans la même zone de stockage. La taille d'une union est égale à la taille du plus grand type de données qu'elle contient. La valeur du dernier membre écrit est toujours stockée en mémoire à la fois Dans le cas d'une Union, ses deux membres au moins sont `UNION` et `END_UNION` Entre crochets.

exemples

Exemple 520. Exemples

Déclaration de la structure S_POLYGONLINE avec initialisation partielle des membres

TYPE S_POLYGONLINE :
STRUCT
    aiStart : ARRAY[1..2] OF INT := [-99, -99];
    aiPoint1 : ARRAY[1..2] OF INT;
    aiPoint2 : ARRAY[1..2] OF INT;
    aiPoint3 : ARRAY[1..2] OF INT;
    aiPoint4 : ARRAY[1..2] OF INT;
    aiEnd : ARRAY[1..2] OF INT := [99, 99];
END_STRUCT
END_TYPE

Déclaration de la structure S_PENTAGON dans le prolongement de S_POLYGONLINE

TYPE S_PENTAGON EXTENDS S_POLYGONLINE :
STRUCT
    aiPoint5 : ARRAY[1..2] OF INT;
END_STRUCT
END_TYPE

Exemple 521. Exemple

Déclaration du recensement E_TRAFFICSIGNAL

{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_TRAFFICSIGNAL :
(
    eRed,
    eYellow,
    eGreen := 10
);
END_TYPE

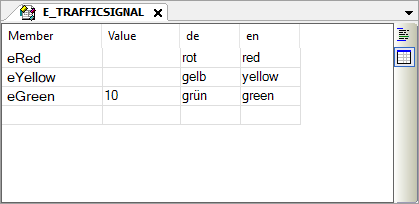

Énumération avec prise en charge des listes de texte dans la vue de localisation

Le Vue textuelle et Vue de localisation les boutons sont situés sur le bord droit de l'éditeur. Cliquez sur les boutons pour passer d'une vue à l'autre

Exemple 522. Exemple d'Alias

Déclaration d'un alias

TYPE A_MESSAGE : STRING[50];
END_TYPE

Exemple 523. Exemple UNION

Déclaration d'un UNION

TYPE U_DATA :
UNION
    lrA : LREAL;
    liA : LINT;
    dwA : DWORD;
END_UNION
END_TYPE

Boîte de dialogue : Ajouter un DUT

Fonction: La boîte de dialogue est utilisée pour configurer un nouveau DUT objet (type d'unité de données).

Appel: Projet → Ajouter un objet → DUT menu; menu contextuel de l'objet application

Nom	Nom du nouveau DUT type de données Exemple: `S_POLYGONLINE`

Tableau 31. Type de données

Structure	Crée un objet qui déclare une structure qui combine plusieurs variables avec différents types de données dans une unité logique Les variables déclarées dans la structure sont appelées membres. Exemple: `S_POLYGONLINE`
Avancée	: Étend une structure existante avec plus de membres Dans le champ de saisie, spécifiez une structure existante. Les membres de la structure existante sont automatiquement disponibles dans la nouvelle structure. Exemple: `S_PENTAGON`
Énumération	Crée un objet qui déclare une énumération qui combine plusieurs constantes entières dans une unité logique Les constantes déclarées dans une énumération sont également appelées valeurs d'énumération. Exemple: `E_TRAFFICSIGNAL` Une énumération peut également comporter une liste de texte. Ceci est utilisé pour localiser les valeurs de l'énumération. Par conséquent, l'objet possède également une vue de localisation.
Ajout de la prise en charge de la liste de texte	: Ajoutez un énumération ajouter : Ajoutez un Énumération avec prise en charge des listes de texte ajouter. La liste de texte vous permet de localiser les noms des valeurs d'énumération
Alias	Crée un objet qui déclare un alias avec lequel un nom alternatif est déclaré pour un type de base, un type de données ou un bloc fonction Exemple : `A_MESSAGE`
Union	Crée un objet qui déclare une union qui combine plusieurs membres avec des types de données pour la plupart différents dans une unité logique Tous les membres ont le même décalage, de sorte qu'ils occupent la même mémoire. Les besoins en mémoire d'une union sont déterminés par les besoins en mémoire de son « plus grand » membre. Exemple : `U_DATA`
Ajouter	Ferme la boîte de dialogue et crée le nouvel objet L'objet est affiché avec symbole dans l'arborescence des appareils ou dans POU voir. Lorsqu'une liste de textes est également enregistrée pour l'objet, le symbole s'affiche.
