Oggetto: DUT

Un DUT (Data Unit Type) dichiara un tipo di dati definito dall'utente che va oltre i tipi standard predefiniti.

. Simbolo:

DUT per la struttura, l'enumerazione, gli alias e le categorie di tipi di dati di unione
Enum con supporto per elenchi di testo

È possibile visualizzare tali oggetti sotto l'applicazione o nella vista POU aggiungere. Quando crei l'oggetto, apri la finestra di dialogo Aggiungi DUT. Qui puoi assegnare un nome al nuovo tipo di dati e scegliere tra le categorie Struttura, Enumerazione, Alias

Categorie di tipi di dati definite dall'utente

Tabella 30. Sintassi

TYPE <identifier> : <data type declaration> END_TYPE	Con `TYPE` e `END_TYPE` Una dichiarazione DUT è inclusa tra parentesi.
TYPE <identifier> : STRUCT <member deklaration> END_STRUCT END_TYPE	Dichiarazione di un struttura In una struttura, almeno due membri di `STRUCT` e `END_STRUCT` Tra parentesi.
TYPE <identifier> : ( <list of members> ) <base data type> := <inittialization> ; END_TYPE	Dichiarazione di un enumerazione In un'enumerazione, almeno due membri sono racchiusi tra parentesi tonde. I singoli membri sono separati da virgole. Tutti i membri hanno lo stesso tipo di dati. Un'enumerazione può essere supportata anche da un Per ulteriori informazioni, vedere: Enum con supporto per elenchi di testo L'elenco di testo viene utilizzato per localizzare i valori dell'enumerazione. L'oggetto ha quindi anche
TYPE <identifier> : <data type name> ; END_TYPE	Dichiarazione di un Pseudonimo Un alias è un identificatore alternativo.
TYPE <identifier> : UNION <member declaration> END_UNION END_TYPE	Dichiarazione di un Unione Un'unione consente di archiviare più tipi diversi di dati contemporaneamente nella stessa area di archiviazione. La dimensione di un'unione è uguale alla dimensione del tipo di dati più grande che contiene. Il valore dell'ultimo membro scritto viene sempre archiviato in memoria alla volta Nel caso di un'Unione, i suoi almeno due membri sono `UNION` e `END_UNION` Tra parentesi.

esempi

Esempio 520. Esempio STRUCT

Dichiarazione della struttura S_POLYGONLINE con inizializzazione parziale dei membri

TYPE S_POLYGONLINE :
STRUCT
    aiStart : ARRAY[1..2] OF INT := [-99, -99];
    aiPoint1 : ARRAY[1..2] OF INT;
    aiPoint2 : ARRAY[1..2] OF INT;
    aiPoint3 : ARRAY[1..2] OF INT;
    aiPoint4 : ARRAY[1..2] OF INT;
    aiEnd : ARRAY[1..2] OF INT := [99, 99];
END_STRUCT
END_TYPE

Dichiarazione della struttura S_PENTAGON come estensione di S_POLYGONLINE

TYPE S_PENTAGON EXTENDS S_POLYGONLINE :
STRUCT
    aiPoint5 : ARRAY[1..2] OF INT;
END_STRUCT
END_TYPE

Esempio 521. Esempio di Enumerazione

Dichiarazione dell'enumerazione E_TRAFFICSIGNAL

{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_TRAFFICSIGNAL :
(
    eRed,
    eYellow,
    eGreen := 10
);
END_TYPE

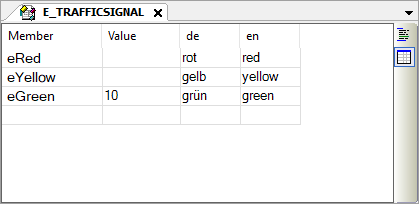

Enumerazione con supporto per elenchi di testo nella vista di localizzazione

Le Visualizzazione testuale e Visualizzazione della localizzazione i pulsanti si trovano sul lato destro dell'editor. Fai clic sui pulsanti per passare da una visualizzazione all'altra.

Esempio 522. Esempio di Alias

Dichiarazione di uno pseudonimo

TYPE A_MESSAGE : STRING[50];
END_TYPE

Esempio 523. Esempio UNION

Dichiarazione di un UNION

TYPE U_DATA :
UNION
    lrA : LREAL;
    liA : LINT;
    dwA : DWORD;
END_UNION
END_TYPE

Finestra di dialogo: Aggiungi DUT

Funzione: La finestra di dialogo viene utilizzata per configurare una nuova DUT oggetto (tipo di unità di dati).

Chiama: Progetto → Aggiungi oggetto → TAGLIARE menu; menu contestuale dell'oggetto dell'applicazione

Nome	Nome del nuovo DUT tipo di dati Esempio: `S_POLYGONLINE`

Tabella 31. Tipo di dati

Struttura	Crea un oggetto che dichiara una struttura che combina più variabili con diversi tipi di dati in un'unità logica Le variabili dichiarate all'interno della struttura sono chiamate membri. Esempio: `S_POLYGONLINE`
Avanzato	: estende una struttura esistente di più membri Nel campo di immissione, specificare una struttura esistente. I membri della struttura esistente sono automaticamente disponibili nella nuova struttura. Esempio: `S_PENTAGON`
Enumerazione	Crea un oggetto che dichiara un'enumerazione che combina più costanti intere in un'unità logica Le costanti dichiarate all'interno di un'enumerazione sono anche chiamate valori di enumerazione. Esempio: `E_TRAFFICSIGNAL` Un'enumerazione può anche avere un elenco di testo. Viene utilizzato per localizzare i valori dell'enumerazione. Di conseguenza, l'oggetto ha anche
Supporto per l'aggiunta di elenchi di testo	: Aggiungi un enumerazione aggiungere : Aggiungi un Enumerazione con supporto per elenchi di testo aggiungi. L'elenco di testo consente di localizzare i nomi dei valori di enumerazione
Pseudonimo	Crea un oggetto che dichiara un alias con cui viene dichiarato un nome alternativo per un tipo di base, un tipo di dati o un blocco di funzioni Esempio: `A_MESSAGE`
Unione	Crea un oggetto che dichiara un'unione che combina più membri con tipi di dati per lo più diversi in un'unità logica Tutti i membri hanno lo stesso offset in modo da occupare la stessa memoria. Il requisito di memoria di un'unione è determinato dal fabbisogno di memoria del suo membro «più grande». Esempio: `U_DATA`
Aggiungi	Chiude la finestra di dialogo e crea il nuovo oggetto L'oggetto viene visualizzato con simbolo nell'albero dei dispositivi o nel POU vista. Quando viene memorizzato anche un elenco di testo per l'oggetto, viene visualizzato il simbolo.
